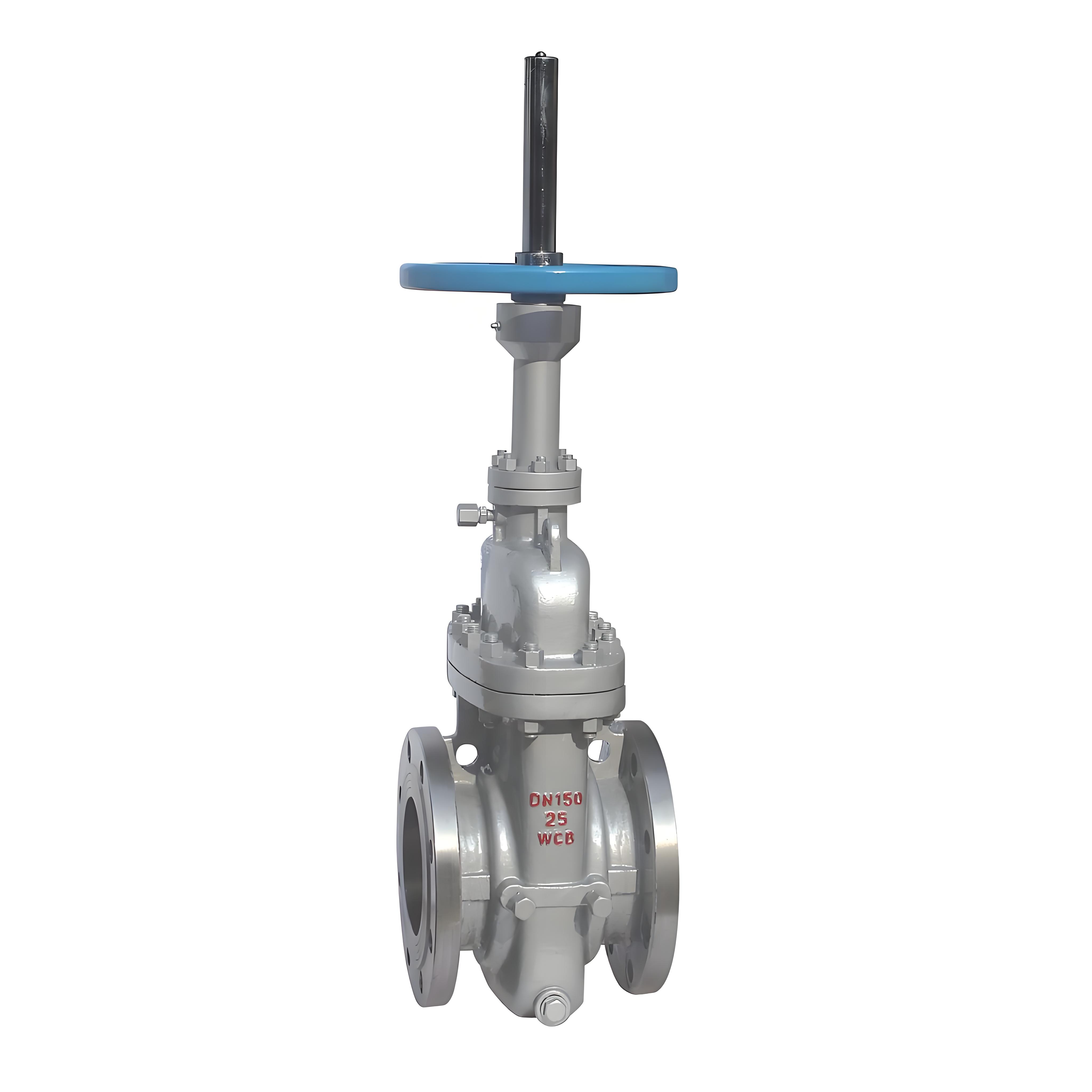

產品名稱：Z43W油田專用平板閘閥DN100-DN350[ 2025-01-09 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

‌Z43W油田專用平板閘閥‌是一種適用于油田等工業環境的閥門，具有以下特點和功能：適用范圍和壓力等級‌：適用于壓力等級為Class150～900和PN1.0～16.0MPa，工作溫度范圍為-29～121℃。它廣泛用于石油、天然氣、水、油品等管路上，用于截斷或接通管路中的介質‌。

結構特點
- ‌密封結構‌：采用浮動閥座和O形密封圈，實現進出口雙向密封，啟閉力矩小，操作輕便‌。
- ‌流阻小‌：全開時通道平滑為直線，流阻系數極小，無壓力損失，適合清掃管線‌。
- ‌填料結構‌：采用帶自密封能力的填料結構，無需經常調節，密封可靠，解決了通用閥門填料處容易外漏的問題‌。
- ‌安全性能‌：關閉時能自動卸掉內腔高壓，保證使用安全‌。
- ‌維護方便‌：采用雙重密封設計，可在不影響管道工作的情況下更換易損件‌。
應用場景
適用于天然氣、石油、化工、環保、城市管道、燃?xì)夤芫€等輸送管線，放空系統和汽儲存裝置上，特別適用于油田等工業環境‌。
材料和制造標準
主要零部件材料包括WCB、WC6、35CrMoA等，適用于不同的工況需求。閥門執行標準包括JB/T5298、GB9131等，確保產品的質量和可靠性‌。

執行標準

設計規范	結構長度	連接法蘭	試驗與檢驗	壓力-溫度	產品標識
JB/T5298	JB/T5298	JB/79	JB/T5298	GB9131	GB/T12220
API6D	API6D	ANSI16.5	API6D	ANSI B16.34	MSS SP-25

性能規范

設計等級		常溫下試驗壓力（MPa）				適用溫度℃			適用介質
設計等級		殼體	左密封	左密封	低壓密封	“G”型	“D”型	普通型	“抗硫”型	“基本”型
公稱壓力PN（MPa）	1.6	2.4	1.76	1.76	0.6	-29～250	-45～121	-29～121	H2S和CO2總含量大于500mg/m2的介質	石油天然氣、水等
	2.5	3.75	2.75	2.75	0.6
	4.0	6.0	4.4	4.4	0.6
	6.4	9.6	7.04	7.04	0.6
磅級Lb	150	3.0	2.2	2.2	0.6
磅級Lb	300	7.7	5.6	5.6	0.6

主要零部件材料

閥門/閥蓋	WCB	WC6	A352-LCB	A351-CF8M
閘板	2Cr13+ENP	20CrMoV+STL	ANSO410+ENP	ANSI316+ENP
閥桿	2Cr13	2Cr13	A182-F6a	A182-A316S
閥座	25+PTFE	20CrMoV+STL	A105+PTFE	A182-F316+PTFE
填料	NBR/FPM	柔性石墨/Flexible Graphite		聚四氟乙烯/PTFE+FPM
墊片	18-8/柔性石墨
螺栓	35	35CrMo	A193-B7M	A193-B8
適用介質	水、油口、蒸汽	蒸汽、油品	丙烷、乙烯	硝酸類

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	外形尺寸
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	D	D1	D2	Dn	b	f	Z-Φd	H	H1	D0
1.6	50	178	160	125	100	49	16	3	4-18	380	110	180
	65	190	180	145	120	64	18	3	4-18	390	135	180
	80	203	1 95	160	135	76	20	3	8-18	490	160	200
	100	229	215	180	155	96	20	3	8-18	560	190	200
	125	254	245	210	185	120	22	3	8-18	660	230	250
	150	267	280	240	210	146	24	3	8-23	760	267	250
	200	292	335	295	265	202	26	3	12-23	950	345	300
	250	330	405	355	320	250	30	3	12-25	1150	420	300
	300	356	405	355	375	300	30	4	12-25	1335	495	350
	350	381	520	470	435	337	34	4	16-25	1520	571	350
	400	406	580	525	485	387	36	4	16-30	1690	650	400
	450	450	640	585	545	438	40	4	20-30	1880	725	450
	500	457	705	650	608	489	44	4	20-34	2060	800	450
	600	508	840	770	718	591	48	5	20-41	2405	951	500
	700	610	910	840	788	692	50	5	24-41	2760	1115	550
	800	660	1020	950	898	781	52	5	24-41	3120	1270	600

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	外形尺寸
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	D	D1	D2	Dn	b	f	Z-Φd	H	H1	DO
2.5	50	178	160	125	100	49	20	3	4-18	380	1 10	180
	65	190	180	145	120	64	22	3	8-18	390	135	180
	80	203	1 95	160	135	76	22	3	8-18	490	160	200
	100	229	230	190	160	96	24	3	8-23	560	190	250
	125	254	270	220	188	120	28	3	8-25	660	230	250
	150	267	300	250	218	146	30	3	8-25	760	267	250
	200	292	360	310	278	202	34	3	12-25	950	345	300
	250	330	425	370	332	250	36	3	12-30	1 150	420	300
	300	356	485	430	390	300	40	4	16-30	1335	495	350
	350	381	550	490	448	337	44	4	16-34	1520	571	350
	400	406	610	550	505	387	48	d	16-34	1690	650	400
	450	450	660	600	555	438	50	4	20-34	1880	725	450
	500	457	730	660	610	489	52	4	20-41	2060	800	450
	600	508	840	770	718	591	56	5	20-41	2405	951	500
	700	610	955	875	815	692	60	5	24-48	2760	1005	550
	800	660	1070	990	930	781	64	5	24-48	3120	1260	600
