產品名稱：ZDLM型電子式電動套筒調節閥[ 2013-10-15 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

產品說明：

ZDLM型電子式電動套筒調節閥：由PS系列或3610系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。控制精度和性能比DKZ型有明顯提高。

產品性能參數：

ZDLM型電子式電動套筒調節閥主要性能參數
公稱通徑DN		25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑dn (mm)		25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數Kv		10	20	25	40	63	100	155	250	370	580	900	1300
行程mm		16		25		40			60			100	100
公稱壓力(MPa)		1.6，2.5、4.0、6.4MPa
閥體可選材質		WCB、CF8,CF3,CF3M,CF8M
閥芯可選材質		304,316
允許壓差△MPa		≤公稱壓力MPa
流量特性		等百分比特性，線性特性和快開特性
基本誤差%		±2.5
回差%		2.5
死區%		1.0
始終點偏差%		±2.5
額定行程偏差%		2.5
允許泄漏量Q		Kv值的0.05%
可調范圍		50:1
配電動執行器型號	PSL	PSL201		PSL202		PSL204		PSL208		PSL312
配電動執行器型號	3810L	SA－08		381LSA－20		381LSB－30		381LSB－50		381LSC－65
公稱壓力介質溫度閥體材料	1.6MPa	常溫－20℃~＋200℃ 鑄鐵HT200
	4.0MPa	常溫－20℃~＋200℃ 鑄鋼WCB 鑄不銹鋼CF8,CF3
	4.0MPa	中溫-40℃~＋450℃ 鑄鋼WCB 鑄不銹鋼CF8,CF3
	6.4MPa	常溫－20℃~＋200℃ 鑄鋼WCB 鑄不銹鋼CF8,CF3
	6.4MPa	中溫-40℃~＋450℃ 鑄鋼WCB 鑄不銹鋼CF8,CF3

產品訂貨須知：

一、① 電子式電動套筒調節閥產品名稱與型號② 電子式電動套筒調節閥口徑③是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定上海湖泉的電子式電動套筒調節閥型號，請按電子式電動套筒調節閥型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關。

感謝您訪問我們的網站【http://www.hjc113.cc/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。

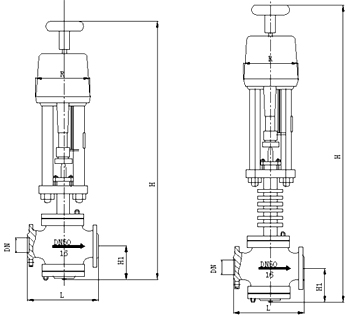

產品外形及結構尺寸：

ZDLM型電子式電動套筒調節閥主要外形及結構尺寸
DN	L		H1	H
	PN(MPa)			常溫	中溫
	1.6	6.4		常溫	中溫
25	185	200	110	704	855
40	220	235	125	747	898
50	250	265	131	755	906
65	275	295	171	835	986
80	300	320	189	882	1033
100	350	400	208	920	1071
150	450	550	275	1117	1332
200	550	670	320	1310	1516
250	640	810	390	1420	1626
300	880	950	450	1520	1726
