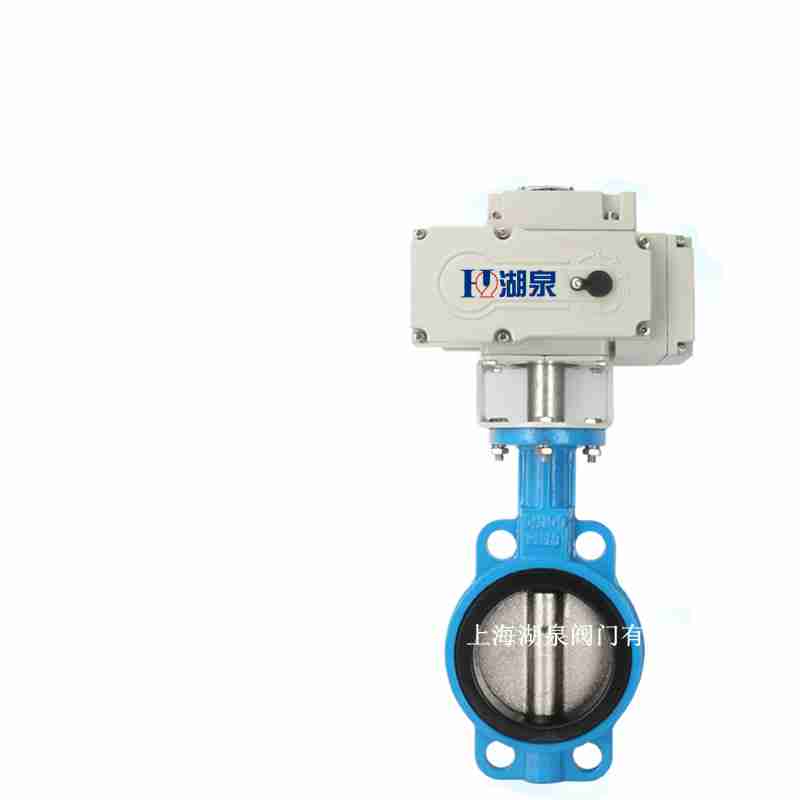

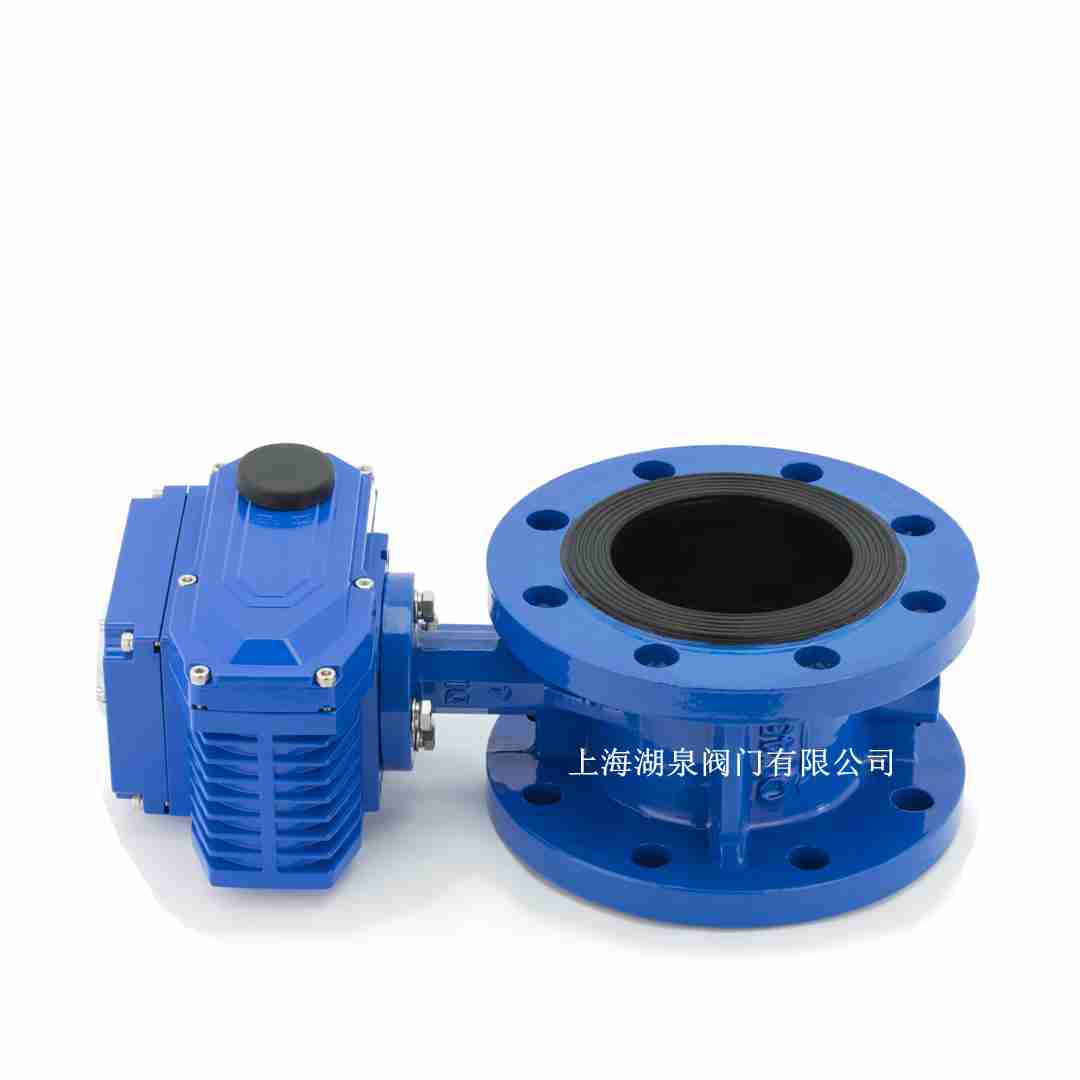

D941X-16C DN80電動蝶閥型號、技術參數
[ 2021-07-05 ]
D941X-16C DN80電動蝶閥型號、技術參數
品牌上海湖泉
產品特性軟密封
結構形式垂直板式
3C閥門類別工業
加工定制是
連接形式法蘭
適用介質水
壓力環境常壓
工作溫度常溫
流動方向單向
驅動方式電動
零部件及配件
閥體類型(通道位置)二通式
口徑DN80公稱通徑
標準安裝尺寸參數規格D941X-16C DN80
可售賣地全國用途放水材質鑄鐵
型號D941X-16C DN80
D941X-16C DN80電動蝶閥型號、技術參數具體優點如下：
1、D941X-10 DN80電動蝶閥開度顯示鏡片與本體采用進口食品級玻璃膠粘接，粘接高度強，使產品無污染，耐高溫，能有效抵抗雨水寖泡等惡劣環境的腐蝕。
2、人工搖柄在調試或斷電時可使用不銹鋼手柄驅動閥門轉動，S為順時針方向，O為逆時針方向。
3、齒輪由相切的多齒輪和軸組成，齒輪和軸由熱處理高合金鋼制成，強度高、耐性好，可經受長期疲勞負荷沖擊。齒輪機構內加注進口食品級鉬基潤滑脂，完成潤滑，無需點檢或維護。
4、機械限位裝置不銹鋼制作的機械行程限制螺栓和限位擋塊可調節行程機構至所需角度。為了方便調節，此螺栓至于外殼外部，每次調節后用不銹鋼螺帽鎖定所需位置。
5、電纜接口設有兩個G1/2防水電纜接頭，分別用于電纜線和信號線，防止干擾。
6、微動開關HD系列選用進口微動開關，觸點質量、動作壽命、絕緣性能等指標優良可靠。
7、電位器采用進口高電位器，使用壽命高達三萬次！非常適用于閥門的小開度調節需要！有效確保電動閥門的精度調節。
D941X-16C DN80電動蝶閥型號、技術參數性能規范
D941X-16C DN80電動蝶閥型號、技術參數尺寸
品牌上海湖泉
產品特性軟密封
結構形式垂直板式
3C閥門類別工業
加工定制是
連接形式法蘭
適用介質水
壓力環境常壓
工作溫度常溫
流動方向單向
驅動方式電動
零部件及配件
閥體類型(通道位置)二通式
口徑DN80公稱通徑
標準安裝尺寸參數規格D941X-16C DN80
可售賣地全國用途放水材質鑄鐵
型號D941X-16C DN80
1、D941X-10 DN80電動蝶閥開度顯示鏡片與本體采用進口食品級玻璃膠粘接，粘接高度強，使產品無污染，耐高溫，能有效抵抗雨水寖泡等惡劣環境的腐蝕。
2、人工搖柄在調試或斷電時可使用不銹鋼手柄驅動閥門轉動，S為順時針方向，O為逆時針方向。
3、齒輪由相切的多齒輪和軸組成，齒輪和軸由熱處理高合金鋼制成，強度高、耐性好，可經受長期疲勞負荷沖擊。齒輪機構內加注進口食品級鉬基潤滑脂，完成潤滑，無需點檢或維護。
4、機械限位裝置不銹鋼制作的機械行程限制螺栓和限位擋塊可調節行程機構至所需角度。為了方便調節，此螺栓至于外殼外部，每次調節后用不銹鋼螺帽鎖定所需位置。
5、電纜接口設有兩個G1/2防水電纜接頭，分別用于電纜線和信號線，防止干擾。
6、微動開關HD系列選用進口微動開關，觸點質量、動作壽命、絕緣性能等指標優良可靠。
7、電位器采用進口高電位器，使用壽命高達三萬次！非常適用于閥門的小開度調節需要！有效確保電動閥門的精度調節。
| 公稱通徑DN(mm) | 50-600 | |||||
| 公稱壓力PN(MPa) | 0.6 |
1.0 |
||||
| 公稱壓力(MPa) | 強度試驗 | 0.9 |
1.5 |
|||
| 密封試驗 | 0.66 |
1.1 |
||||
| 材料 | 材料代碼 | C | R | |||
| 主要零件 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18N12M02Ti | ||
| 碟版 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12M02Ti | |||
| 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12M02Ti | |||
| 密封圈 | 乙丙 丁氰所料 | |||||
| 填料 |
柔性石墨 V型橡膠墊 |
|||||
| 適用工況 | 適用介質 | 水、蒸汽 | 硝酸類 | 醋酸類 | ||
| 適用濕度 | -28°C-300°C | |||||
| 執行器 | 型號 | GT或AW系列 | ||||
| 氣源壓力 | 0.3-0.7MPa | |||||
| 執行標準 | 設計制造 | 結構長度 | 法蘭尺寸 | 壓力溫度 | 實驗檢驗 | |
| GBT/12230 | GB12221 | / | GB9131 | |||
D941X-16C DN80電動蝶閥型號、技術參數尺寸
| 公稱通徑DN | 主要尺寸 | 法蘭尺寸 | |||||||
| 1.0MPa | 1.6MPa | 2.5MPa | |||||||
| L | H1 | H | D1 | n-Φd | D1 | n-Φd | D1 | n-Φd | |
| 50 | 43 | 255 | 340 | 125 | 4-18 | 125 | 4-18 | 125 | 4-18 |
| 65 | 46 | 280 | 370 | 145 | 4-18 | 145 | 4-18 | 145 | 4-18 |
| 80 | 49 | 285 | 385 | 160 | 4-18 | 160 | 4-18 | 160 | 4-18 |
| 100 | 56 | 310 | 430 | 180 | 4-18 | 180 | 4-18 | 190 | 4-22 |
| 125 | 64 | 310 | 440 | 210 | 4-18 | 210 | 4-18 | 220 | 4-26 |
| 150 | 70 | 315 | 475 | 240 | 4-23 | 240 | 4-22 | 250 | 4-26 |
| 200 | 71 | 380 | 590 | 295 | 4-23 | 295 | 4-22 | 310 | 4-26 |
| 250 | 76 | 460 | 710 | 350 | 4-23 | 355 | 4-26 | 370 | 4-30 |
| 300 | 83 | 475 | 725 | 400 | 4-23 | 410 | 4-26 | 430 | 4-30 |
| 350 | 92 | 510 | 830 | 460 | 4-23 | 470 | 4-26 | 490 | 4-33 |
