蝶閥\D343H-16C\DN500,蝶閥\D943H-25\DN350
[ 2026-05-08 ]
以下是關于蝶閥型號D343H-16C DN500與D943H-25 DN350的產品介紹。
一、 產品概述
兩款產品均為工業管道系統中用于調節或截斷介質流量的硬密封蝶閥，采用多層次金屬硬密封或三偏心結構，具備優良的密封性能、耐腐蝕性與長使用壽命。D343H-16C為蝸輪傳動法蘭連接蝶閥，D943H-25為電動執行法蘭連接蝶閥。
二、 分型號詳細介紹

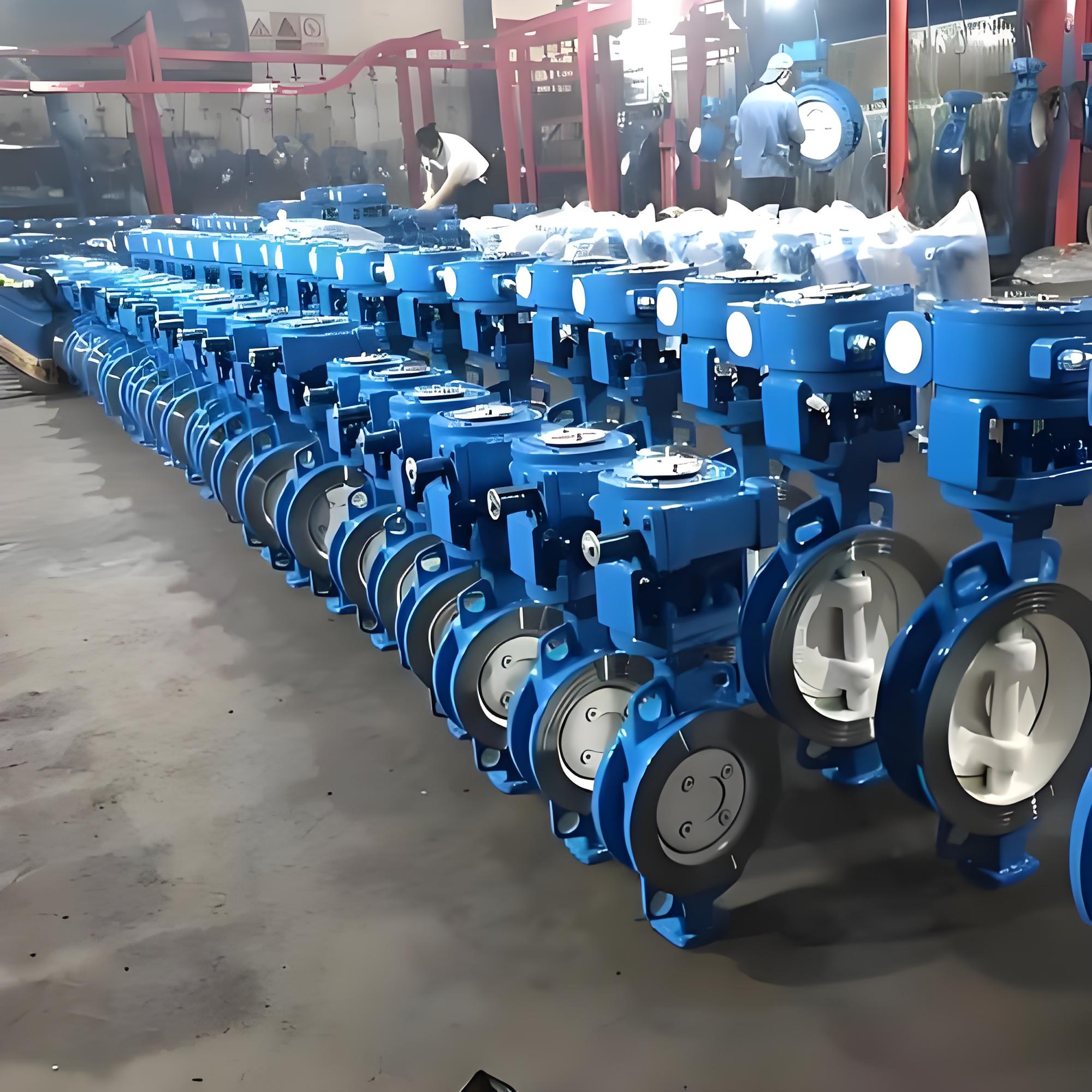

1. 蝶閥 D343H-16C DN500
驅動方式與連接形式：蝸輪驅動，法蘭連接。
公稱壓力與通徑：公稱壓力PN16（1.6MPa），公稱通徑DN500。
結構與密封：采用三維偏心原理設計，閥座為硬軟密封兼容的多層次結構。此設計使密封面運動軌跡理想化，相互無摩擦，實現越關越緊，達到可靠密封與零泄漏。
主要特點：
開啟力矩小，操作靈活省力。
密封性能可靠，耐磨損，使用壽命長。
蝶板外圓采用球面造型，可帶壓啟閉超過5萬次仍保持零泄漏。
密封件可更換，且密封可靠達到雙向密封。
結構緊湊，體積小，重量輕，易于拆裝維修，可在任意位置安裝。
適用工況：
介質：適用于水、蒸汽、油品、酸類腐蝕性介質等。
溫度：碳鋼材質適用溫度范圍為-29℃至425℃。
典型應用：廣泛應用于水廠、電廠、鋼廠冶煉、造紙、化工、市政給排水等系統，尤其適用于自來水管道作為流量調節設備。
2. 蝶閥 D943H-25 DN350
驅動方式與連接形式：電動執行機構驅動（0-90°部分回轉），法蘭連接。
公稱壓力與通徑：公稱壓力PN25（2.5MPa），公稱通徑DN350。
結構與密封：采用三偏心密封結構或三維偏心多層次金屬硬密封結構。閥座與蝶板密封面選用不同硬度不銹鋼制作，蝶板密封面可堆焊鈷基硬質合金，耐磨性強。
主要特點：
結構簡單，體積小，重量輕。
只需旋轉90°即可快速啟閉，操作簡單，具有良好的流體控制特性。
具有金屬硬密封和彈性密封的雙重優點，在低溫和高溫工況下均能保持優良密封性能。
具備雙向密封功能，安裝不受介質流向和空間位置限制，可在任何方向安裝。
驅動裝置支持多工位（旋轉90°或180°）安裝，便于用戶使用。
大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
適用工況：
介質：適用于冶金、電力、石油化工等行業的氣體、液體及腐蝕性介質。D943H系列亦常用于煤氣管道。
溫度：適用介質溫度可達≤425℃（碳鋼材質）。
典型應用：主要用于冶金、電力、石油化工、給排水和市政建設等工業管道，作調節流量和截斷流體使用。
三、 主要技術參數與材料
公稱通徑范圍：兩種型號覆蓋DN50至DN2000及以上廣泛范圍。
公稱壓力等級：涵蓋PN6、PN10、PN16、PN25、PN40等多個壓力等級。
閥體材料：通常為碳鋼（WCB）、也可根據需求采用不銹鋼、合金鋼等。
密封材料：閥座密封圈可采用不銹鋼、多層次復合結構、聚氨酯或抗磨材料。
試驗標準：閥門出廠需經過強度試驗和密封試驗，確保性能達標。
四、 選型與應用建議
選擇時需明確管道介質的性質、工作壓力與溫度范圍、連接標準及控制方式（手動蝸輪或自動電動）。D343H-16C DN500適用于中壓、大口徑、需手動可靠調節的場合；D943H-25 DN350適用于更高壓力、需遠程自動控制或頻繁調節的中口徑管道。兩者均以其可靠的硬密封性能，在嚴苛工況下表現出色。
