電動刀閘閥結構示意圖及型號規格表
[ 2025-08-21 ]
"電動刀閘閥結構示意圖及型號規格表"是研究和選用電動刀閘閥的重要資料，廣泛應用于水處理、化工、冶金、電力等行業的流體控制系統中。電動刀閘閥以其獨特的結構和優異的性能成為工程設計中不可或缺的關鍵部件。

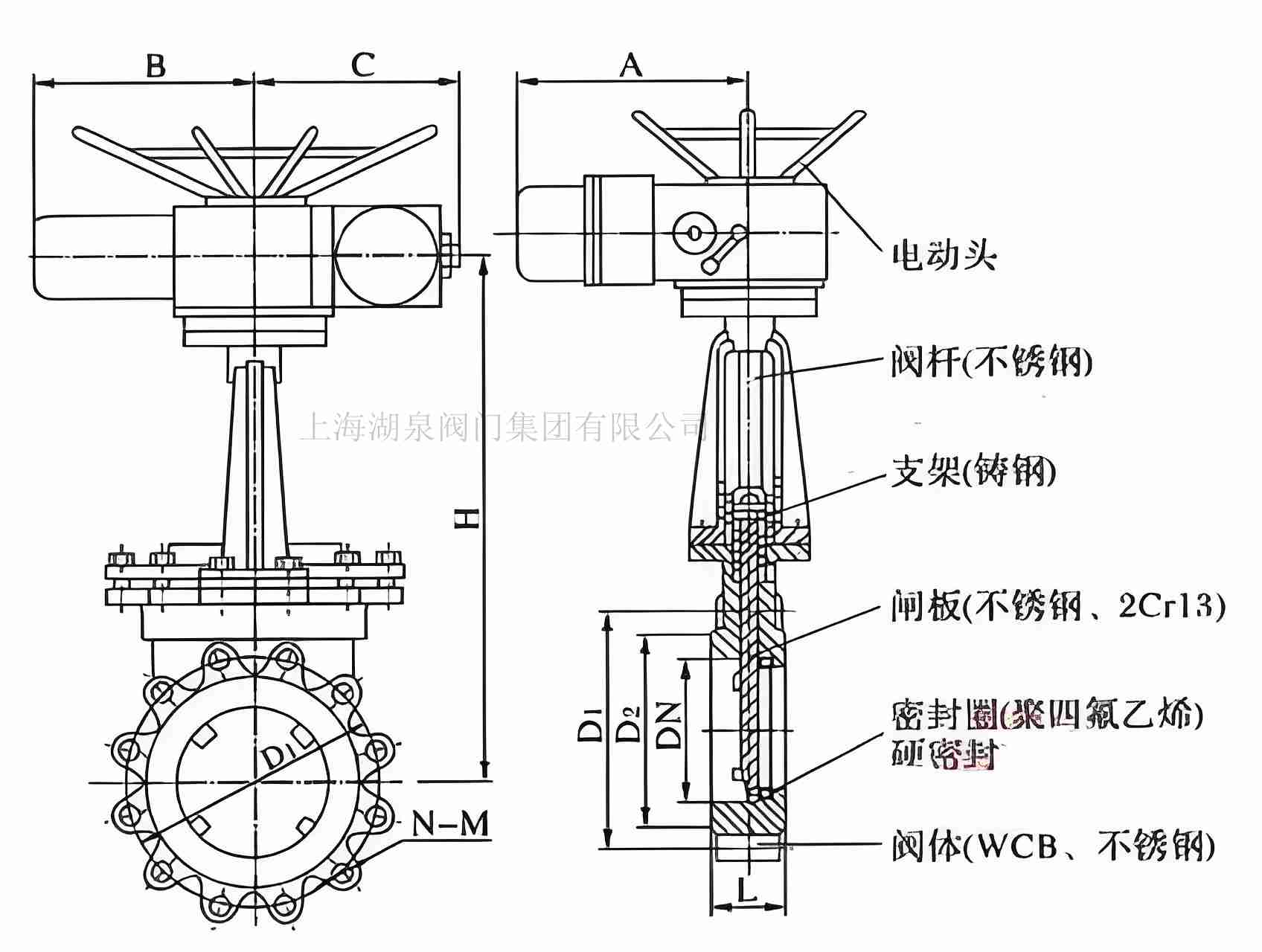

從結構上看，電動刀閘閥由閥體、閥板（刀板）、閥座、密封元件及驅動裝置等部分組成。閥體通常采用高強度材料，如鑄鐵、鑄鋼或不銹鋼，以滿足不同工況下的壓力和耐腐蝕要求。閥板采用刀形設計，可有效切斷介質中的雜質，防止堵塞。電動裝置作為驅動核心，負責閥板的開啟與關閉，其精確的調節功能使介質的流量控制更加穩定可靠。
型號規格表通常涵蓋了電動刀閘閥的主要參數，包括公稱通徑（DN）、公稱壓力（PN）、連接方式（法蘭或對夾式）、工作溫度范圍、適用介質及電機功率等。例如，型號"PZ973H-16C"可拆解為：P表示刀閘閥，Z表示電動執行機構，973表示對夾式結構，H是密封材料的代號，16代表公稱壓力為1.6MPa，C為閥體材質代號，表示碳鋼。通過型號規格表，可以快速查找到滿足工程需求的閥門配置。

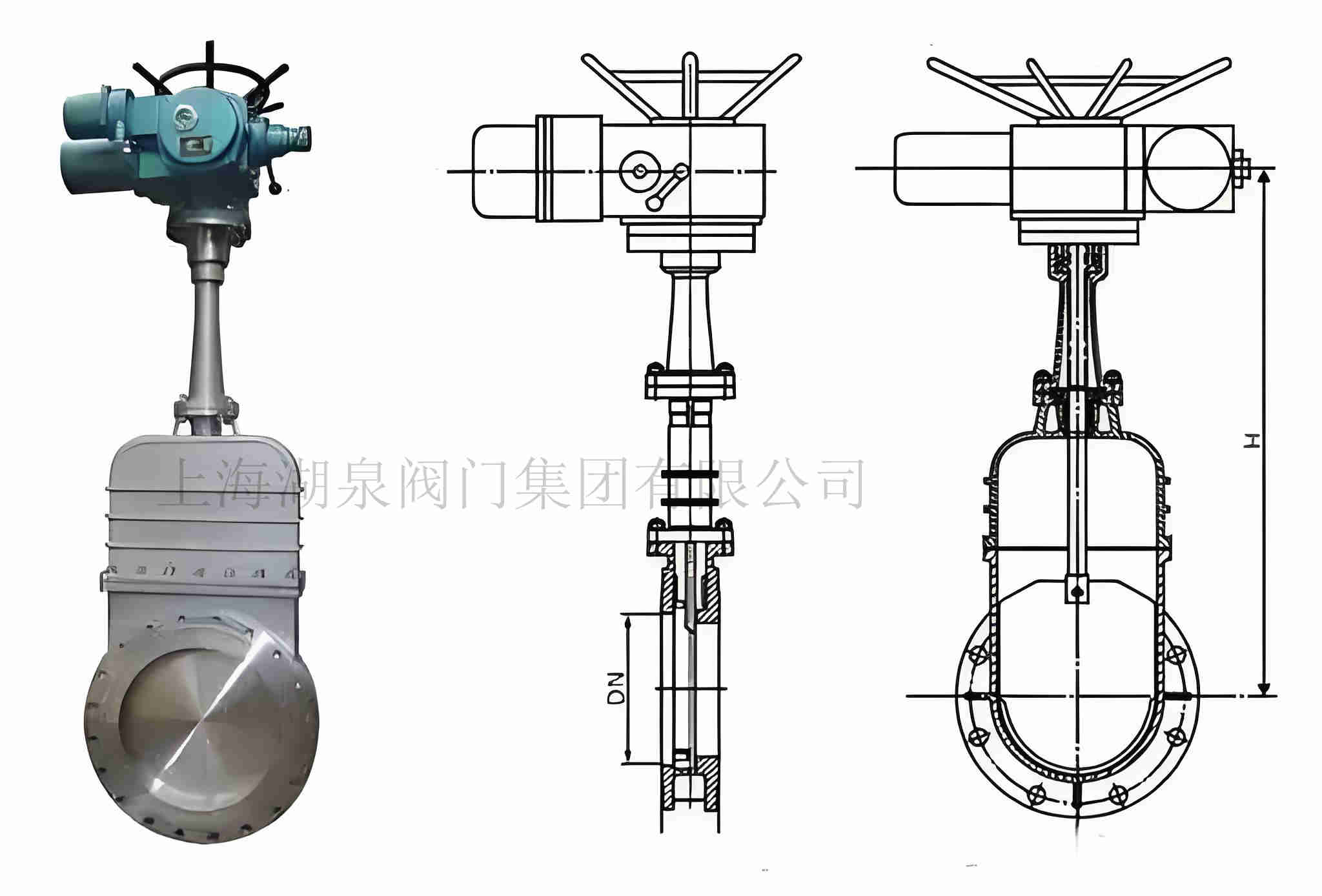

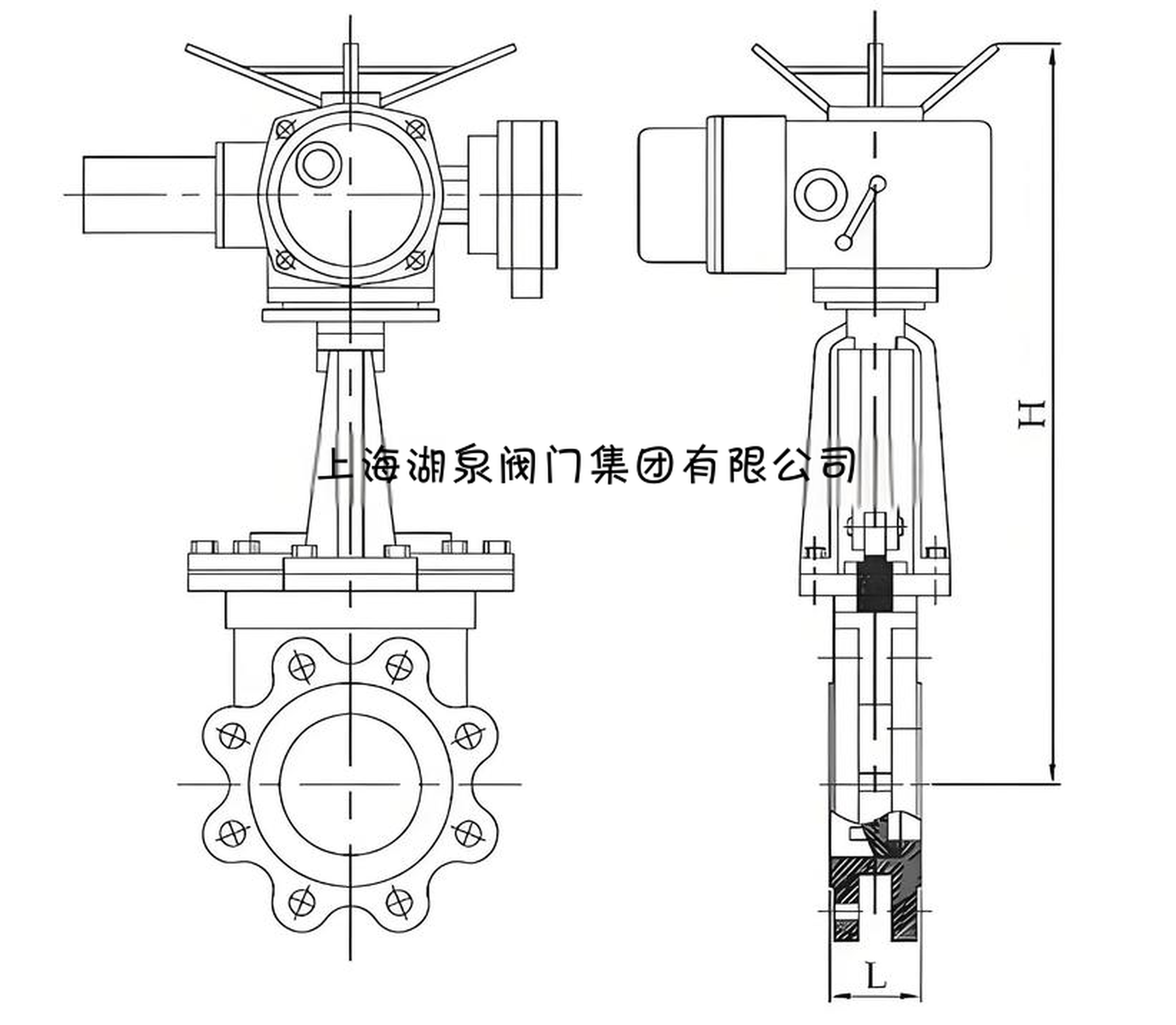

此外，為了便于用戶直觀了解，結構示意圖常以剖面圖形式展示閥門內部的主要零部件及其相對布局。這不僅有助于用戶在安裝和維護中精準操作，也為各零部件之間的協調配合提供參考依據。
在實際應用中，根據不同的工況條件，如介質的種類、溫度、壓力及流量需求，結合結構示意圖和型號規格表，可以精準選擇合適的電動刀閘閥。科學合理的選型，能夠有效提升設備的運行效率，延長使用壽命并降低運營成本。
本文標題：電動刀閘閥結構示意圖及型號規格表
本文地址：http://www.hjc113.cc/tech-zhafa/7106.html
上一篇：水廠電動刀閘閥應用領域有哪些 / 下一篇：電動閘閥|Z941H- 16|DN100|GB/T32808|GB/T 12224
